Thông số thiết kế và vận hành thực tế của sản phẩm.
1. Thông số hình học của lò đốt
- Kích thước tổng thể : Dài x Rộng x Cao x Cao tổng thể: 3.100 x 1.500 x 3.100 x 16.000mm.
- Khối lượng tổng thể : ~25.000 kg.
- Diện tích chiếm chỗ đặt lò: Dài x Rộng/ 4.500 x 3.500mm.

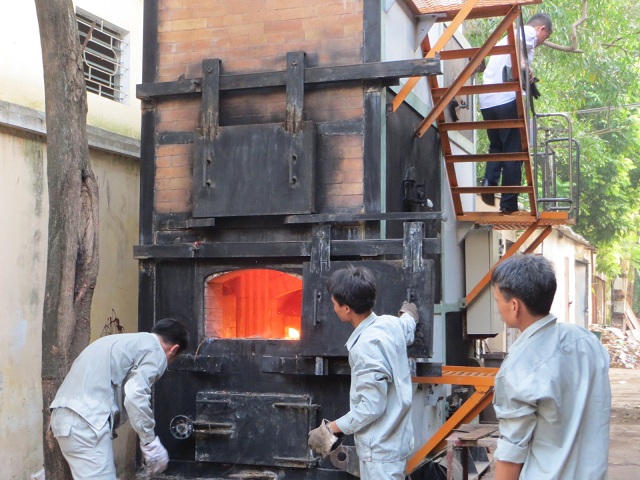

Hình 1: Ảnh lò đốt rác thải sinh hoạt
2. Thông số công nghệ và tiêu chuẩn khí thải
Độ ẩm rác thải sinh hoạt trung bình từ 25 đến 30%, công suất đốt trung bình 500 kg/giờ.
Nồng độ khí thải tại ống khói đảm bảo QCVN 19:2009/BTNMT, cụ thể như sau: QCVN 30-2010/BTNMT: Quy chuẩn kỹ thuật quốc gia về khí thải lò đốt chát thải công nghiệp. Ký hiệu: “Kphđ = không phát hiện đượcc”.
Do được lưu tại vùng nhiệt độ cao với thời gian đủ dài, nên các hỗn hợp hydrocacbon được phân hủy triệt để, hạn chế tối đa về mùi.
Bảng 1: Nhiệt độ tại các vùng
|
STT
|
Chỉ tiêu thử nghiệm
|
Đơn vị tính
|
Phương pháp
thử nghiệm
|
Kết quả
|
Quy chuẩn so sánh
|
|
KK1
|
QCVN 30-2010/BTNMT
|
|
1 |
Bụi tổng
|
mg/Nm3
|
TCVN 5977:2005
|
28,18
|
150
|
|
2 |
Axít clohidric (HCl)
|
mg/Nm3
|
TCVN 7244:2003
|
13,51
|
50
|
|
3 |
Axít flohidric (HF)
|
mg/Nm3
|
TCVN 7243:2003
|
Kphđ
|
5
|
|
4 |
CO
|
mg/Nm3
|
TCVN 7242:2003
|
68,15
|
300
|
|
5 |
SO2
|
mg/Nm3
|
TCVN 6750:2005
|
118,26
|
300
|
|
6 |
NOx
|
mg/Nm3
|
TCVN 7172:2002
|
48,72
|
500
|
|
7 |
Thủy ngân (Hg)
|
mg/Nm3
|
TCVN 5977:2005
|
Kphđ
|
0,55
|
|
8 |
Cadimi và các hợp chất tính theo cadimi (Cd)
|
mg/Nm3
|
TCVN 7557:2005
|
Kphđ
|
0,16
|
|
9 |
Tổng các kim loại nặng khác
|
mg/Nm3
|
TCVN 7557:2005
|
0,19
|
2
|
3. Lò cháy ổn định với độ ẩm rác hỗ hợp lên đến 50%.
Khi lò vận hành rác có độ ẩm cao trên 50%, băng tải rác nên đưa vào sử dụng. Rác ẩm được cấp lên khoang sấy, qua khoang sấy, độ ẩm giảm thấp, rác được gia nhiệt sơ bộ trước khi cấp vào buồng đốt sơ cấp.
4. Mô hình phù hợp cho việc đốt tiêu hủy rác thải sinh hoạt
Mô hình phù hợp cho việc đốt tiêu hủy rác thải sinh hoạt sản sinh ra ngay trong ngày tại các thị xã, thị trân, khu công nghiệp, cộng đồng dân cư, làng nghề.
Để có được kết quả này, kết cấu lò đốt được thiết kế có đặc thù riêng, gồm các buồng đốt hay không gian bố trí thích hợp, cụ thể là:
+ Không gian sấy hay buồng sấy và gia nhiệt sơ bộ cho rác thải. Buồng sấy chỉ nên sử dụng khi độ ẩm của rác quá cao (>50%). Với các loại rác có độ ẩm thấp, rác được cấp trực tiếp vào buồng đốt sơ cấp.
+ Buồng đốt sơ cấp, đốt cháy rác ban đầu. Nhiệt độ của buồng đốt sơ cấp trên 500 độ C đến 950 độ C.

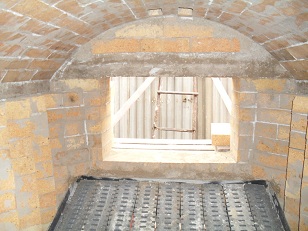

Hình 2: Buồng đốt sơ cấp của lò
+ Buồng đốt thứ cấp, không gian tách bụi kiểu trọng lực. Nhiệt độ của buồng đốt này dao động từ 850 độ C đến 1.050 độ C, tổng thời gian lưu của khói trong buồng đốt thứ cấp trên 3 giây.
+ Thời gian khởi động lò ngắn khoảng 50 phút. Việc khởi động đơn giản bằng các vật liệu dễ cháy như: củi gỗ, rác khô, đầu mẩu gỗ, bìa giấy vụn,...
+ Lò vận hành tốt hơn liên tục 24/24 giờ. Công suất lò biến đổi trong dải rộng từ 450 kg đến 550kg/giờ.
+ Tro xỉ cháy kiệt, các thành trong tro xỉ có thể được sử dụng để làm phân bón nông nghiệp: As = 6,958mg/kg; Cd = 0,655mg/kg; Hg = 0,164mg/kg; NO2 = 108mg/kg; ... Hàm lượng Kali và Natri cao: Na = 468,49 mg/kg; K = 61.543,33 mg/kg. Do vậy khi sử dụng tro bón cho cây trồng cần bon ít và với lượng vừa đủ. Tránh trường hợp cây trồng bị sót, không tiêu hấp thụ kịp.
5. Thời gian chế tạo 30 ngày, thời gian lắp đặt trong 24 giờ. Việc sấy lò và đưa lò vào vận hành ổn định sau 7 ngày kế tiếp.
6. Tuổi thọ lò cam kết trên 5 năm. Thời gian bảo hành toàn bộ lò là 12 tháng, Công ty hỗ trợ tối đa các dịch vụ kỹ thuật trong vòng 24 tháng kể từ ngày xuất xưởng.
7. Lò vận hành tốt hơn và có hiệu quả cao với sơ rác sau quá trình ủ, làm phân vi sinh, rác thải công nghiệp ít độc hại. Nhiệt từ khói thải được tận dụng nhiệt để cung cấp nhiệt cho quá trình sấy, cấp nước nóng, lắp đặt lò hơi tận dụng nhiệt với năng suất từ 200kg đến 3.000 kg/giờ, áp suất bão hòa dưới 8kG/cm2.
8. Lò được thiết kế với mục tiêu không sử dụng đến dầu và điện. Mỗi ca vận hành cần khoảng 3 công nhân. Tuổi thọ lò sẽ bền hơn khi được vận hành liên tục 24/24 giờ. Thời gian khởi động lò ngắn ~50 phút từ trạng thái lạnh.
9. Lò được thiết kế chờ và cho phép tích hợp các thiết bị để cơ giới hóa. Căn cứ vào điều kiện và khả năng cần cơ giới hóa các bộ phận của lò nung, hai bên sẽ trao đổi và thống nhất trong hợp đồng kinh tế.
10. Hiện nay, lò đốt thế hệ thứ 3 của Công ty được tích hợp cho việc đốt các loại rác thải làng nghề, có thể tái tạo ra năng lượng sạch là than sinh học (than hoạt tính), có giá trị nhiệt lượng trên 6.000 kCal/kg, phù hợp để làm nhiên liệu đốt hoặc than hoạt tính phục vụ các mục đích công nghệ khác nhau.

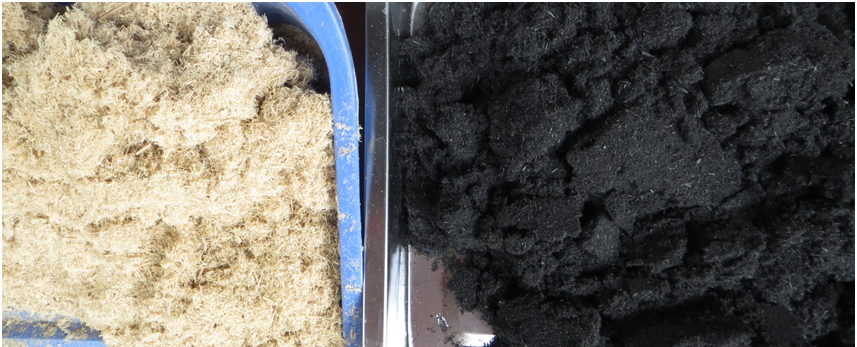

Hình 3: Than sinh học từ lò đốt thế hệ thứ 3

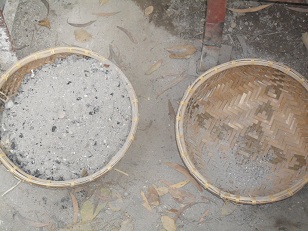

Hình 4: Tro xỉ của lò
Trân trọng thông báo và mong muốn phối hợp thực hiện.
Đoàn Khánh Thiện
