Hệ thống kích thuỷ lực nâng hạ cho lò gạch liên tục kiểu đứng VSBK

Hệ thống thủy lực có nhiều ưu điểm trong nâng hạ khối lượng lớn nên được các doanh nghiệp quan tâm lựa chọn, vận hành đơn giản. Hệ thống kích thủy lực nâng hạ gạch thành phẩm là thiết bị phụ trợ cho quá trình sản xuất gạch giúp cho quá trình lấy gạch thành phẩm sau nung dễ dàng, an toàn và thuận lợi.

Một số đặc điểm nổi bật

+ Hoạt động với độ tin cậy cao.

+ Kết cấu gọn nhẹ, truyền động công suất lớn

+ Thiết bị được tích hợp, gia công, chế tạo hoàn toàn chủ động trong nước, với các thiết bị ngoại nhập có chất lượng cao: xi lanh, ty, van, bơm, thiết bị đo, van an toàn, van chặn, lọc, thước đo,...

+ Việc thiết kế theo yêu cầu của doanh nghiệp, hoàn toàn chủ động trong nước.

Cấu tạo và nguyên lý hoạt động

Cấu tạo:

Cụm thiết bị gồm: Xi lanh thủy lực, trạm nguồn thủy lực, hệ thống đường ống, thiết bị phụ trợ, van một chiều, tiết lưu, đồng hồ, bơm tay, bộ chia,..

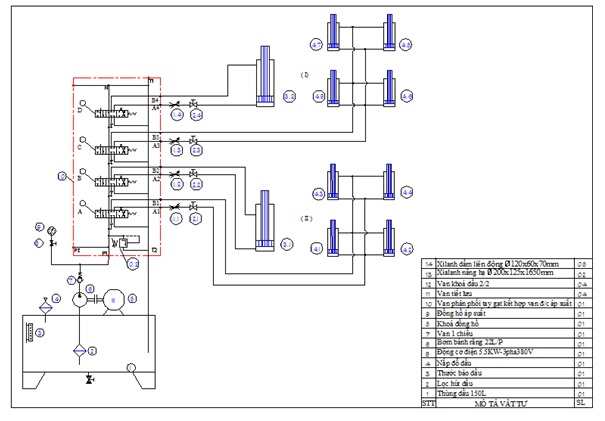

Hình 1: Sơ đồ hệ thống thuỷ lực cho 2 lò nung

Thông số kinh tế- kĩ thuật của hệ thống

- Tải trọng nâng hạ: tối đa 60 tấn, vận hành thường xuyên 40 tấn.

- Hành trình làm việc max 1650mm, đường kính ngoài xi lanh 240mm, đường kính cần piston 125mm.

- Các xi lanh nhỏ đường kính ngoài 200mm, hành trình làm việc 70mm, đường kính cần piston 60mm.

Trạm nguồn thuỷ lực.

- Thể tích thùng dầu: 150 lít, chế tạo trong nước.

- Động cơ: Australia, công suất: 5,5 kW.

- Lưu lượng bơm: 22 lít/phút, Hàn Quốc hoặc Nhật Bản

- Van tiết lưu, van một chiều, đồng hồ áp lực, đường ống cứng, mềm, nắp đổ dầu, thước báo dầu, van xả, bơm tay của Ý,...

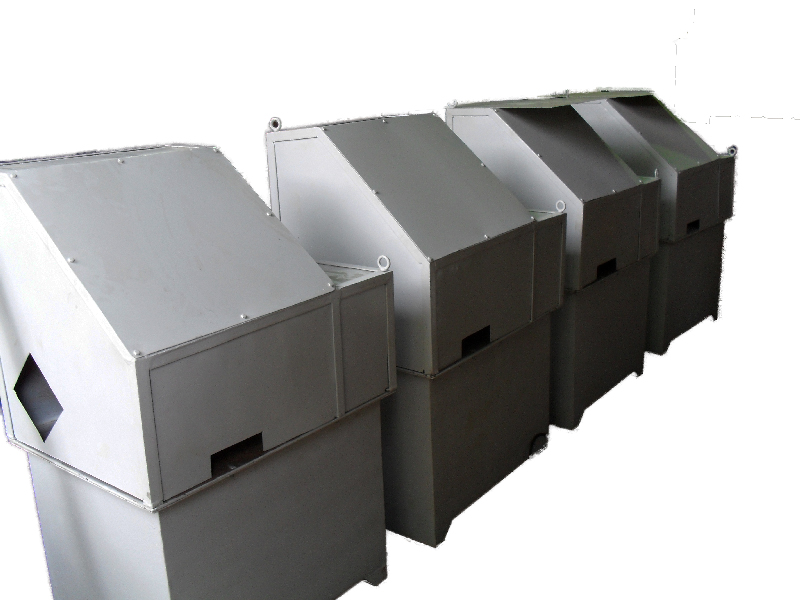

Hình 2: Trạm nguồn thủy lực

Phạm vi áp dụng

+ Áp dụng cho nâng hạ gạch nung từ các lò nung liên tục kiểu đứng,

+ Cung cấp cho các đơn vị có nhu cầu lắp đặt trạm thủy lực.

Hình thức cung cấp

- Theo đặt hàng của doanh nghiệp

- Trọn gói thiết kế, chế tạo, lắp đặt, vận hành

- Hàng cung cấp mới 100%, bảo hành 12 tháng kể từ ngày nghiệm thu kỹ thuật, đưa sản phẩm vào sử dụng.

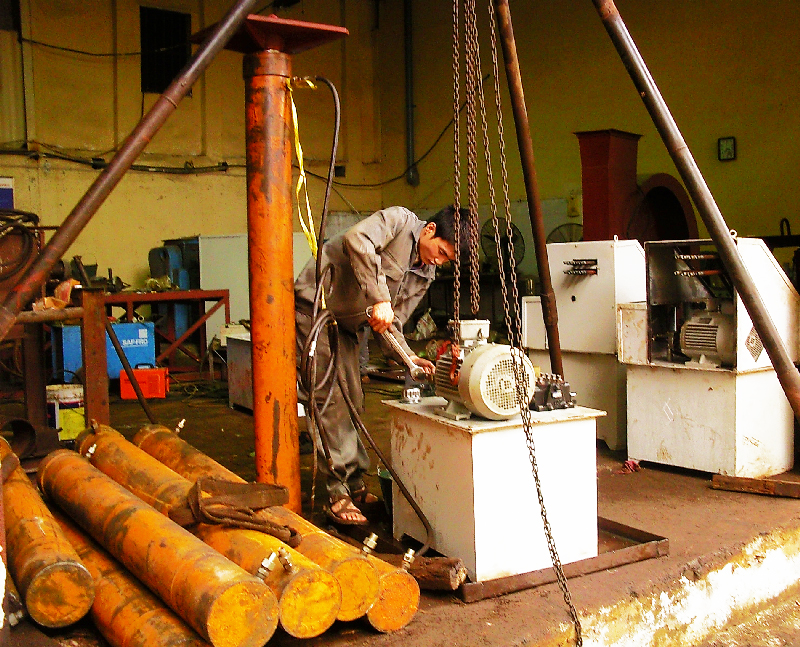

Hình 3: Chế tạo trạm thủy lực

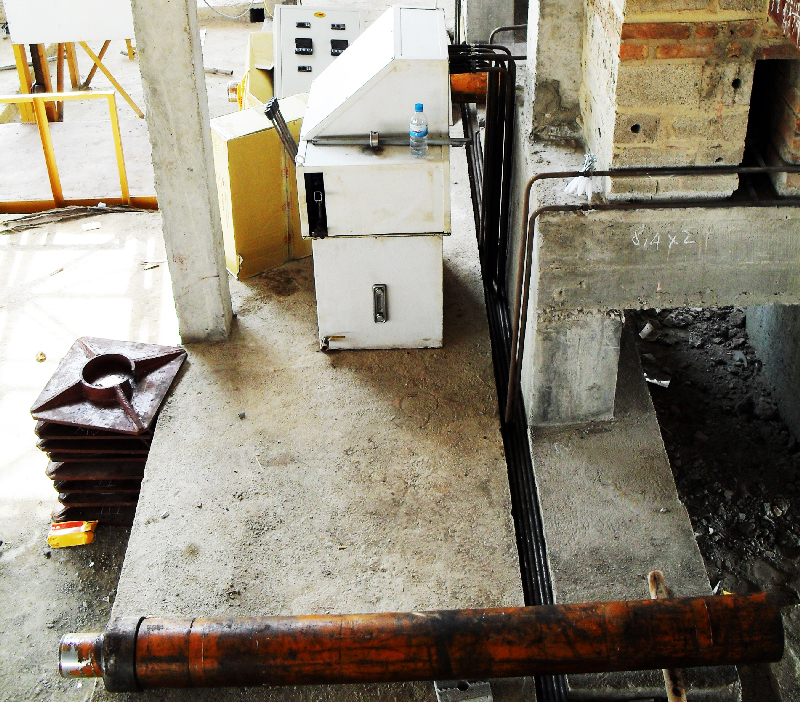

Hình 4: Lắp đặt trạm thủy lực tại cửa ra lò gạch

Hình 5: Lò gạch nung liên tục kiểu đứng VSBK lắp đặt hệ thống thủy lực hạ gạch thành phẩm

Đơn vị chào bán công nghệ - thiết bị

Tên công ty: Công ty TNHH MTV Đức Minh

Địa chỉ: Số 242H, Minh Khai, Hai Bà Trưng, Hà Nội.

Email: ducminh.mtv@gmail.com

Cán bộ liên hệ: Nguyễn Đức Quyền; ĐT: 0977996883
